GEBERIT助力林振中新作 | “移”出来的苍翠欲滴

2022-04-08

吉博力

7年筹备,16天赛期,2022年冬奥会给世界留下了深刻印象,也让更多的人爱上了冰雪项目,十二间公益设计展集结23个国内一线设计师及团队助力冬奥,打造16个各具文化属性的空间。GEBERIT是如何帮助设计师创作真正的冰雪之家呢?



“移”出来的苍翠欲滴

翠云山奥雪小镇项目“背后”的故事

第一期

 设计师

设计师:林振中

中美圣拓国际(美国STID Group)设计公司负责人,拥有室内设计经验30年有余的国际著名室内设计师、知名生活美学大师。

设计师:林慕轩

中美圣拓国际(美国STID Group)设计公司项目设计师,从台北到北京再到美国,7年的设计经验,多元化的生活经历让他的作品更具包容性。

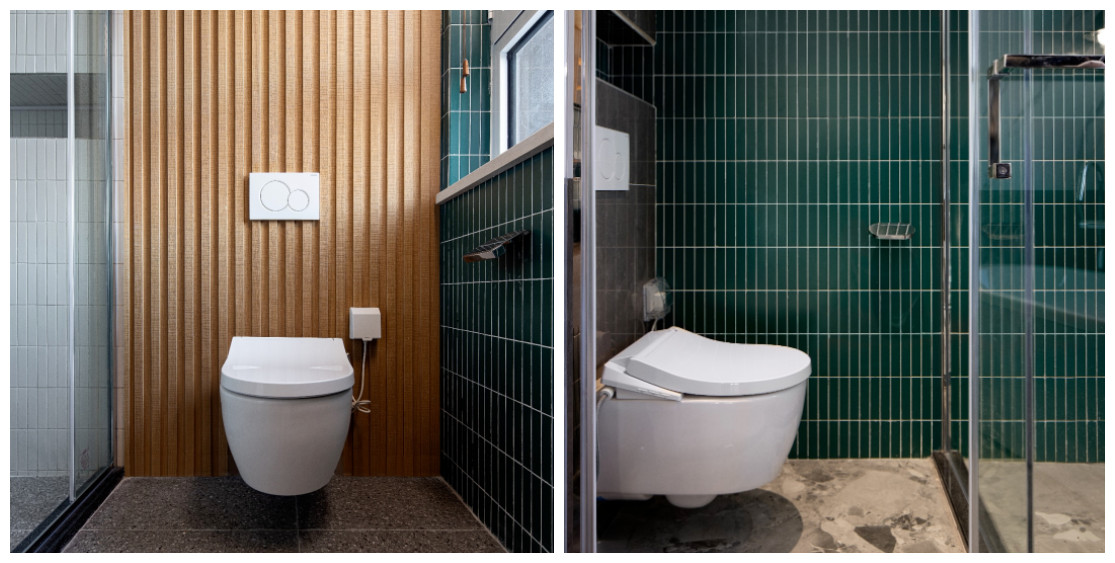

苍翠欲滴是设计师林振中和林慕轩先生的倾心之作,空间布局舒适自在,翠绿的色彩让整个空间充满生机,在这里坐看苍绿色,笑看云起时,感受自然的呼唤,悠然享受北方山地生活,不失为人生一大美事。

 吉博力

排水改造难度高,叠图设计齐上阵

奥雪小镇不算是新建项目,而是毛坯二次改造;建筑毛坯交付时,原始机电管线都已安装完成,而二次改造中,精装平面布局进行了全新的设计和规划。原有建筑中房屋是何结构,管线如何排布,是否会和现在的设计产生冲突?GEBERIT一一找到解决方案。

GEBERIT采用了叠图设计,将原始竣工图(包含给排水、地暖等专业)与设计师最新精装定案点位图叠在一起,综合考虑最优给排水方案,设计给排水系统。

01 长距离移位,同层技术来帮忙

建筑一层洗脸盆需要移动长达两米的距离,最简单的方法就是排污口直接穿层打孔,但是否还有其他方案能够降低打孔对房屋结构的破坏?

经过反复斟酌,GEBERIT的解决方案是弃用旧排水点,重新设计排水路线,让管道沿墙而走,然后接入同层的排水立管。沿墙而走的管道角度、管径、走向必须要精准设计,避免堵塞、返臭。

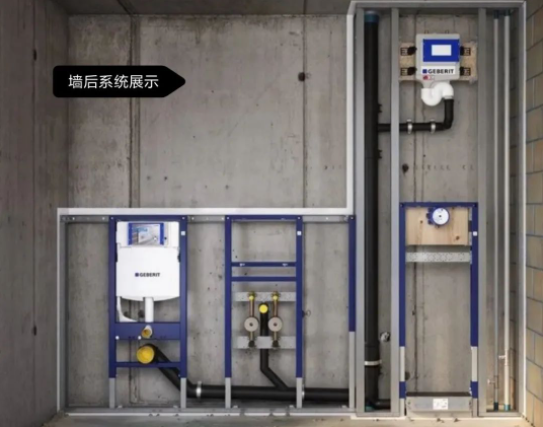

 吉博力同层排水

02 短距离移位,配件很重要

对于新旧排水点相距不远的情况,GEBERIT会采用就近点对点接驳的方式来完成移位。

说起来容易,接起来难:不同材料、位置、距离对连接配件的要求都不同。

得益于GEBERIT众多的产品选择,使技术团队能够轻松地为不同使用场景匹配到合适产品。

 吉博力排水

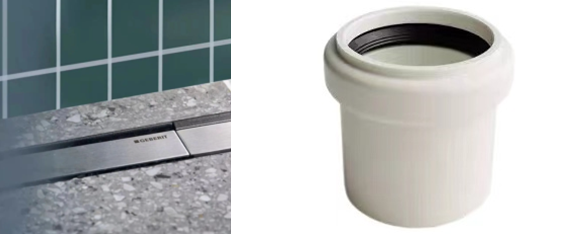

淋浴区的排水点移位使用了专供50PVC和HDPE管道接驳的白色转换头,同时搭配超大排量的GEBERIT条形地漏,以确保排水顺畅。

03 马桶移位

马桶移位一向高居移位界鄙视链顶端,如果技术不到位很容易造成堵塞。

 吉博力马桶

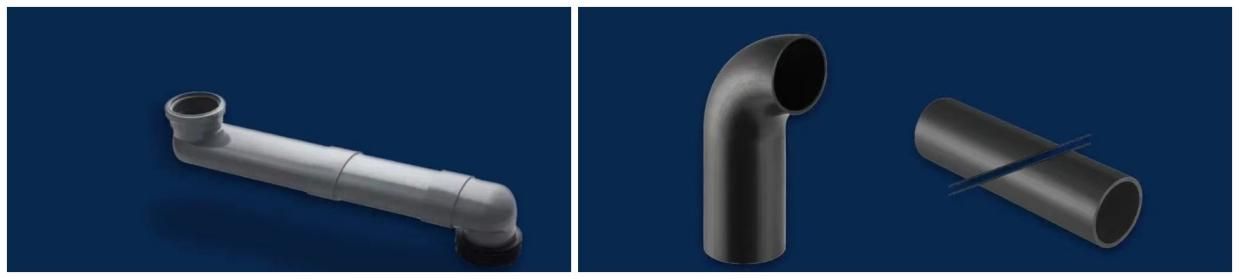

50cm以内的移位,GEBERIT PVC移位器可以轻松完成,同时实现马桶移位和座厕挂墙,大口径排污管能够确保顺畅排污。

超过50cm的移位,普通扁管移位器容易堵塞,可以使用90mm管道管件,预留一定坡度进行马桶移位。

 吉博力

给水系统改造,智洁活水保健康

滑雪圣地的酒店有明显的淡旺季,在长达数月的房间空置期,如果使用传统串联式给水系统,管道内会形成死水段,滋生大量军团菌,污染整个给水系统。如不应对,等到旺季来临时,一次极其平常的沐浴,就可能使客人染上疾病。

 吉博力智能活水

如何才能为客人及时提供“源头活水”?答案就是GEBERIT双向环路智洁®活水系统。

GEBERIT双向环路智洁®活水系统,任何卫生器具的使用,都能带动给水系统运作,避免出现死水段,保持水体鲜活,杜绝军团菌的危害。再辅以智能换水器,定时将管道内的滞留水更换成新鲜水,避免细菌繁殖达到危险水平。

 GEBERIT

GEBERIT精密的排水技术,使卫生间得以顺利“移位”,100%呈现设计师的设计理念,GEBERIT双向环路智洁®活水系统,为客人提供新鲜活水,让这份苍翠更加纯粹。正如林振中先生说的“用看不见的美,来诠释GEBERIT很恰当,看不见的墙后给排水系统,精密的技术守护使用者的健康和安全。”

- The End -
