深扒梦改第九季

EP6《施展不开的家》

史南桥

中国台湾建筑设计师。曾获2017中国设计年度人物等国内外众多设计大奖，连续9年参加梦想改造家，处理个案数干，被誉为"空间魔术师"。

房型/面积

产证面积23m'，套内面积含阁楼36 m'

常住人口

2人，身高差40CM的33岁年轻夫妻

改造后房型

1室1厅1厨和1个三分离卫生间的LOFT

魔都寸土寸金，有着丰富的生活，和最"苛刻"的人均居住面积。城市发展日新月异，曾经翘首期待搬入的楼房，也妥妥地变成了一间市区"老破小"。

本案的委托人夫妇正是居住在这样一套1950年代老房中。虽然经历过政府改造扩容及多次修缮，但70年以上的房龄，23平米的产证面积、低层高所形成的"鸡肋"阁楼……一切摊开，构成了实实在在的居住困局。

☑  空间功能混乱，上下阁楼不方便，层高低，小夫妻只能一直打地铺

☑  卫生间+厨房仅4㎡的空间非常狭小，使用困难，且排水不畅、返臭严重

☑  房屋储存空间不够，规划不合理加上疫情囤货，造成家里乱成一团

问题堆积到忍无可忍，"空间魔术师"史南桥闪亮登场！在他与梦改的合作中，多次面对"极致"小空间的改造，曾凭借24㎡三代人还要商住两用的"梦花街19号"、B站播放量破千万的11㎡蜗居爆改等项目火速出圈。

喜提本季最小户型挑战的设计师史南桥，再次运用其出色的建筑学功底，功能、空间剥离重组，通过双动线楼梯，梦幻般地完成了"五个"的魔法。

一个独立的卧室、一个大厨房、一个多功能的会客厅、一个满足俩人生活办公的区域，还有一个能引导居住者养成良好收纳习惯的储物系统，让老破小获得整容式的新生。

其中，设计师巧妙地根据业主夫妇迥然的身高差，依势加建夹层，创造性地设计了"错层卫生间"。

在这个上下左右都极致紧张的一隅之地，如何顺利新增卫生间并确保两人正常使用？如何确保排水通畅的同时，防止卫生间返臭？要解决这一系列的问题，少不了吉博力同层排水技术的全面支持。

  毫厘必争“ 抠”出来有效空间

23㎡要容纳下1室1厅1厨1卫，以及身高悬殊的夫妻2人生活，绝非易事。

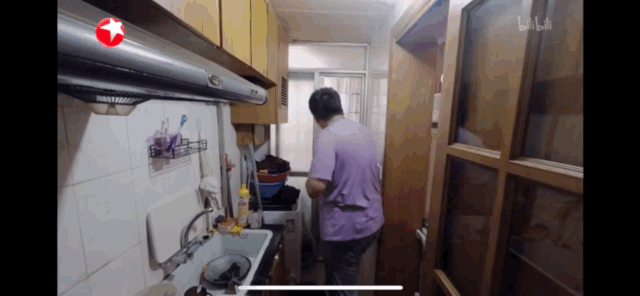

原始卫生间位于窄长厨房的尽头，仅有1.5㎡，不仅小到所有功能全部互相倾轧，必须穿过厨房才能上厕所的别扭感也是挥之不去。

平面上无法施展开，史南桥决定向上拓展，将厨房与卫生间从并列关系改为上下关系。借势阁楼的屋顶斜坡，新建夹层来重新调节屋内所有空间的高度，巧妙利用纵向高低错，完成干湿三分离，卫生间一跃达到7㎡。

但整个房屋最低处仅3.1m，上方干区安装坐便器，楼下是大厨房北向末端，上下二者都需要确保基本使用功能，要怎么解决呢？

针对这种极端状况，吉博力技术专家认为必须"毫厘必争"，采用同层排水技术与90mm管径的HDPE马桶排污管，比起需要20厘米的穿层排水和原110mm的铸铁排污管，可协同释放5厘米有效层高。

马桶区域最低点也有1.82m高，并通过双动线双门洞的设计，让181cm身高的男主人可以无障碍使用坐便器。下方厨房，低区也"抠"出了1.5m的可贵空间，将洗衣机、洗碗机纳入，140cm身高的女主人可以轻松步入站直使用——高低分区的厨房，实现了夫妇二人同一空间的分工合作。

图片来源：微博@史南桥_Nathan

在低区安放滚筒洗衣机仍需要毫厘必争，吉博力技术专家特别利用进深，设计了侧排洗衣机存水弯，除了防返臭的基本功能外，最重要的是下排地漏原本至少12cm的纵向高度占据，被优化减少了6cm之多。

若是在3.6m和3.8m的空间，常人大多难以察觉20cm的高差。但此案中看似毫不起眼的1-2cm，都会切实影响到任先生今后每一天不会弯腰撞头。

  精密水力“算”出来的排水通畅

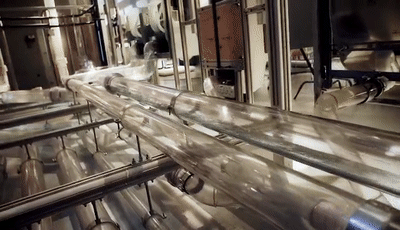

在吉博力同层排水技术的助力下，实现了卫生间不得不在厨房"头顶"的空间魔法。HDPE管道的可靠连接，无渗漏之忧；排水支管沿墙而走，无需穿越楼板，排水声被"封控"于墙内，极大降低了用水噪音，让小空间里近距离的分区生活不再尴尬。

同时，对排水通畅不返臭的坚守，是吉博力的专业使命。房屋原始情况除了居住拥挤，室内返臭、堵塞和漏水时有发生。现场拆除后发现，老房子建造时使用的是非标铸铁管，存在堵塞、破裂等情况。针对本案，吉博力重新进行了水力模拟计算，为新建室内排水系统提供更科学的支撑。

针对仅安装一个节水型马桶的错层卫生间排水需求，选择90mm管径的HDPE马桶排污管，其充满度最为适宜，水气平衡，排水通畅不返臭。管径过大或过小，都会带来不同程度的排水排污障碍，容易堵塞返臭。

排污管径过大，管内充满度低，冲力不足，导致污物残留在排水管中，排水不畅。污物滞留管内易腐烂、返臭。

空间布局得到优化，从完全不够用的"厨卫零距离"，到上下分开、干湿分离，利用度大大提高。如果说史南桥是空间魔术师，那吉博力就是魔术师手里的精妙机关，联袂完成了这一场对"老破小"整容般的脱胎换骨。

在特大城市中，房龄老化，面积"感人"的老房并不少见，年轻一代选择居住"老破小"，能够享受市中心生活圈的便利，更短的通勤时间，更从容的日常交际，以及更充足的睡眠。

极度有限的空间，如何装下更舒适的生活向往？老房子，尴尬的格局如何扬长避短？探索小户型、多功能、可变性的城市迷你住宅，不仅需要设计的智慧，还要居住者拥有超越"面积思维"的生活理想，这样，"老"和"小"之间，最终也能碰撞出幸福的"火花"。

图片来源：微博@史南桥_Nathan
